某公司三廠為2003年8月投產的1500t/d于法回轉窯生產線，篦冷機為503S-827H型，配套
破碎機規格為Ø1000×2100，轉子轉速350r/min，功率45kW。在投產后的半年多時間里，該破碎機故障頻繁，表現在軸承溫度偏高和錘頭軸銷易彎曲或斷裂，經過采取多種措施，較好的解決了這些問題。
1、軸承溫度偏高
該破碎機軸承型號為253528，系帶緊定套的調心滾子軸承，結構如圖1所示，采用二硫化鉬填充潤滑。在運轉初期，軸承溫度一直在75～85%左右，甚至?xí)_(dá)到90%以上，在軸承座外部水冷和風冷及更換潤滑油均無濟于事，幾次檢查軸承也沒發現什么問題。直到后來破碎機轉子軸出現軸向竄動，再打開定位端軸承座檢查，才發現軸承緊定套上的止退墊及螺母已松動，更換止退墊和緊固螺母后，破碎機運行中轉子軸軸向竄動消除，軸承溫度也下降到了40℃左右。
2、錘頭軸銷易彎曲或斷裂

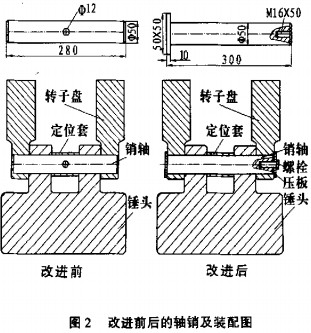

破碎機轉子上共4排16個錘頭，在運轉后半年多時間里，平均每月都要更換3～5個錘頭軸銷，經常出現因錘頭軸銷斷裂導致破碎機轉子失衡而引起劇烈振動，不得不停機處理。從軸銷彎曲或斷裂情況看，多是在軸銷中心中12開口銷孔處發生。分析認為，軸銷易出現彎曲或斷裂的主要原因?yàn)槠鋸?qiáng)度不夠，而開口銷孔又進一步削弱了其強度，為此決定對軸銷的結構進行改進，改進前后的軸銷及裝配圖如圖2所示。
改進措施是取消用于軸向定位用的中12開口銷孔，采用軸端壓板定位方式。具體是在軸銷的一端焊接一固定壓板，另一端開M16×45中心螺孔，用螺栓把軸銷和活動壓板連接。新軸銷材質選用40Cr并進行調質處理。改造后運行一年多時間里，軸銷再?zèng)]有出現彎曲或斷裂情況，效果良好。
